S35®Tech · Laboratorio de Materiales Pétreos
ML-AGG-008 · REV 01 · 2026
de material
Vidrio molido

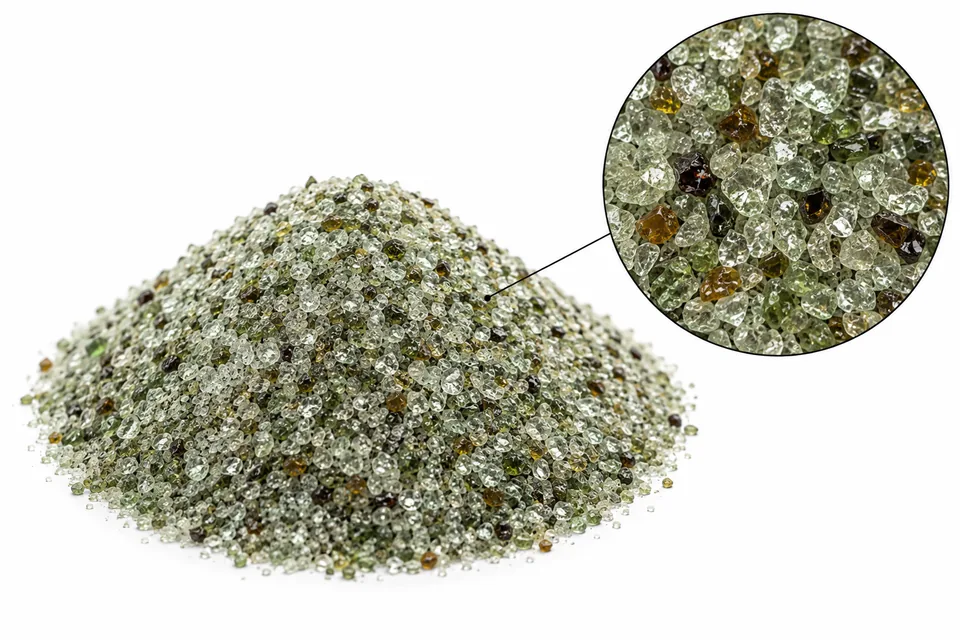

Vidrio reciclado triturado y clasificado por tamaño
Vidrio post-consumo molido a granulometría de arena, sin proceso de expansión ni fusión. Conserva la densidad del vidrio sólido y su superficie angular y afilada; su sílice amorfa puede volverse reactiva bajo condiciones específicas de álcalis, lo que exige control de formulación.
A diferencia del vidrio expandido, aquí no hay proceso térmico: el vidrio reciclado —de botella, ventana o vidrio plano— se tritura mecánicamente y se clasifica por malla, como se haría con cualquier agregado pétreo. El resultado conserva la densidad real del vidrio sólido (2.4–2.6 g/cm³, similar a la arena de sílice) y una forma de partícula angular y afilada, producto de la fractura, no del desgaste natural de un grano de río.
Esa misma naturaleza del vidrio —sílice amorfa, no cristalina— es su particularidad de oficio: con álcalis del cemento y humedad prolongada puede reaccionar (RAS). La molienda fina reduce ese riesgo y abre un segundo uso: por debajo de 75 µm el vidrio trabaja como puzolana. Cada fuente se evalúa antes de dosificar en concreto estructural.
| Parámetro | Vidrio molido | Arena de sílice | Vidrio expandido |
|---|---|---|---|
| Densidad relativa | 2.4 – 2.6 g/cm³ | 2.6 – 2.65 g/cm³ | 0.15 – 0.4 g/cm³ (aparente) |
| Estructura de sílice | Amorfa | Cristalina (cuarzo) | Amorfa |
| Riesgo de RAS | Presente, controlable con finura | Bajo si es sílice pura no reactiva | Bajo, uso no estructural típico |
| Parámetro | Valor típico | En términos prácticos | Norma |
|---|---|---|---|
| Expansión por RAS | ≤ 0.10 % a 16 días | Umbral que define si el lote es apto sin medidas mitigantes adicionales. | ASTM C1260 |
| Tamaño de partícula | Malla 4 a malla 200, según grado | Grado fino (paso malla 50) reduce riesgo de RAS y puede actuar como puzolana. | ASTM C1866 |
| Contenido de contaminantes (cerámica, metal) | ≤ 1 – 5 %, según grado | Un vidrio mal clasificado introduce material extraño que afecta consistencia del lote. | ASTM C1866 |
| Absorción de agua | ≤ 1 % | Prácticamente no absorbente, similar a un agregado silíceo convencional. | ASTM C128 |
Acabados decorativos y terrazo. Su brillo y color natural del vidrio reciclado se aprovechan como agregado visible en pisos y superficies expuestas.
Vidrio molido fino como puzolana. Molido por debajo de 75 µm, actúa como material cementante suplementario en sustitución parcial de cemento.
Base y sub-base de pavimento. Uso no estructural donde el control de RAS es menos crítico que en concreto expuesto a intemperie prolongada.
Medio filtrante en tratamiento de agua. Sustituye arena sílice en filtros, aprovechando su dureza y su origen reciclado.
Ensayar RAS antes de uso estructural. Ninguna fuente de vidrio reciclado se asume apta sin ensayo ASTM C1260 propio; la mezcla de colores y orígenes hace variable el resultado lote a lote.
La finura abre el oficio puzolánico. Si se requiere sustituir agregado convencional en zonas críticas, el grado fino (paso malla 50, o <75 µm) reduce RAS y puede aportar C-S-H.
Superficie afilada. Su morfología angular de fractura pide equipo de protección adicional en manejo manual, distinto a un agregado de partícula redondeada.
Uso decorativo, otro control. En aplicaciones expuestas no estructurales, el color y el brillo pesan más que el umbral RAS de un concreto de carga.
A granel o saco bajo techo. No absorbente y estable frente a la humedad ambiental.
Guantes resistentes al corte en manejo manual por sus bordes afilados. Mascarilla contra polvo en grados finos.
