S35®Tech · Laboratorio de Materiales Pétreos
ML-MIN-006 · REV 01 · 2026
de material

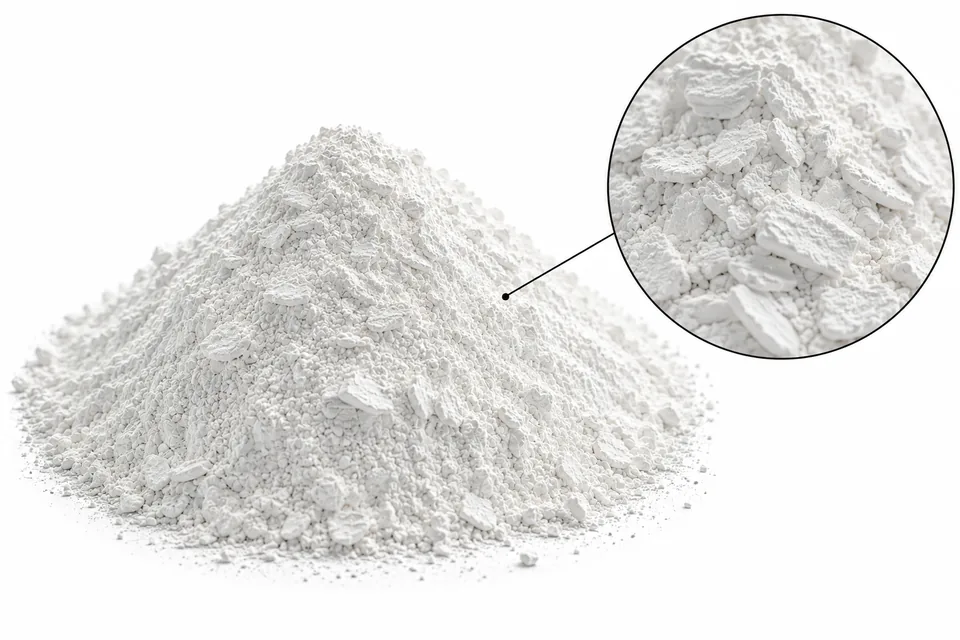

Talco Silicato de Magnesio
Silicato de magnesio hidratado, Mg3Si4O10(OH)2
El mineral más blando conocido: su estructura en láminas se desliza sobre sí misma con una presión mínima. Molido fino, aporta tacto suave, ayuda a la trabajabilidad en pastas y controla el brillo y la sedimentación de recubrimientos, sin aportar resistencia mecánica.
El talco es un filosilicato: su estructura está formada por láminas de átomos unidas fuertemente por dentro pero apenas conectadas entre sí, por fuerzas de Van der Waals débiles. Esa arquitectura es la razón de su dureza mínima (1 en la escala de Mohs, el punto de referencia más bajo de la escala): las láminas se deslizan unas sobre otras con casi ninguna resistencia, lo que se percibe al tacto como una suavidad característica, casi grasosa.
Esa misma geometría laminar explica su comportamiento en mezcla: las partículas planas se orientan y se deslizan entre sí bajo cizalla, reduciendo la fricción interna de una pasta y facilitando su manejo. A diferencia de una carga inerte esférica como el carbonato de calcio, el talco no solo rellena espacio: modifica cómo fluye y se siente el material mientras se trabaja, sin participar en ninguna reacción química con el cemento o la cal.
| Parámetro | Talco | Carbonato de calcio | Caolín |
|---|---|---|---|
| Morfología de partícula | Laminar, muy plana | Romboédrica / esférica | Laminar, hexagonal fina |
| Dureza Mohs | 1 | 3 | 2 – 2.5 |
| Efecto en trabajabilidad | Lubricante, reduce fricción | Neutro, solo relleno | Aumenta demanda de agua |
| Afinidad al agua | Baja, superficie hidrófoba | Moderada | Alta |
| Parámetro | Valor típico | En términos prácticos | Norma |
|---|---|---|---|
| Pureza (talco) | 85 – 98 % | El resto suele ser clorita, magnesita o dolomita; a mayor pureza, tacto más suave y blanco. | ASTM D605 |
| Blancura | 80 – 95 % ISO | Determina si se usa donde el acabado final debe verse blanco o marfil claro. | ISO 2470 |
| Tamaño medio de partícula | 2 – 20 µm | Más fino da mayor efecto lubricante y suavidad al tacto; más grueso, menor costo. | ASTM D1366 |
| Índice de aceite (absorción) | 30 – 45 g/100g | Menor que una arcilla laminar típica; requiere menos ligante o resina para dispersarse. | ASTM D281 |
| Densidad real | 2.7 – 2.8 g/cm³ | Similar al carbonato de calcio; sustitución en peso no altera mucho el volumen. | ASTM C188 |
Pastas y masillas de acabado. Aporta tacto suave y facilidad de aplicación con espátula, mejorando la sensación al lijar y aplicar.
Pinturas y recubrimientos. Controla el brillo, mejora la resistencia al intemperismo y reduce el asentamiento de pigmento en el envase.
Selladores y adhesivos. Su carácter hidrófobo ayuda a la estabilidad dimensional del sellador ante exposición a humedad.
Cargas anti-bloqueo en plásticos y hules. Las láminas evitan que superficies se peguen entre sí durante almacenamiento.
No aporta resistencia mecánica. Al ser inerte y extremadamente blando, dosis altas en un sistema cementante pueden reducir la resistencia final; se usa como carga funcional, no como cementante.
Dosis baja, efecto perceptible. Cambios de 1–3 % en la fórmula ya se notan claramente en el tacto y la aplicación; conviene ajustar en incrementos pequeños.
Verificar contenido de fibras. Algunos depósitos de talco contienen minerales fibrosos asociados; se debe verificar y documentar la ausencia de fibras de tipo anfíbol en el certificado de análisis del proveedor.
Compatible con sistemas base agua y solvente. Su superficie hidrófoba no impide su dispersión en sistemas acuosos bien formulados con dispersante adecuado.
Saco cerrado en sitio seco. Su naturaleza hidrófoba lo hace menos propenso a apelmazarse por humedad que otras cargas minerales.
Mascarilla contra polvo en manejo y dosificación por su finura. Usar únicamente talco certificado libre de fibras tipo asbesto.
