S35®Tech · Laboratorio de Materiales Pétreos
ML-MIN-007 · REV 01 · 2026
de material

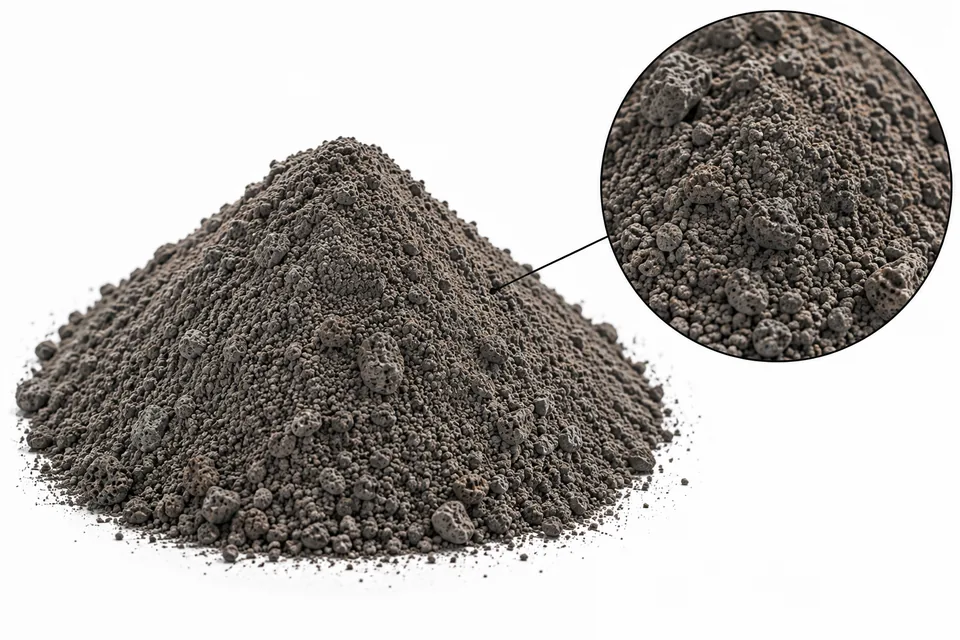

Puzolana volcánica
Ceniza y roca volcánica molida, de origen natural
Material piroclástico rico en sílice y alúmina vítreas, formado por el enfriamiento rápido de magma durante erupciones. México tiene depósitos extensos por su historia volcánica; molida a finura de cemento, reacciona con la cal libre igual que una puzolana artificial, sin necesidad de procesamiento térmico.
Cuando el magma sube y hace erupción, el enfriamiento brusco no da tiempo a que sus minerales cristalicen: el material se solidifica como vidrio volcánico amorfo, rico en sílice y alúmina. Esa falta de estructura cristalina es justo lo que lo hace químicamente activo: una vez molido a un tamaño de partícula comparable al cemento, ese vidrio reacciona con la cal libre que el cemento Portland deja al hidratarse.
Esa reacción puzolánica convierte cal libre —el subproducto más débil y soluble de la hidratación del cemento— en más silicato de calcio hidratado, la fase que aporta resistencia y densidad a la pasta. A diferencia de la ceniza volante o la microsílice, que son subproductos industriales, la puzolana volcánica se extrae de yacimientos naturales: no depende de una industria externa que la produzca como residuo.
enfriamiento rápido
vítrea, sin cristalizar
de cemento
| Parámetro | Puzolana volcánica | Ceniza volante | Metacaolín |
|---|---|---|---|
| Origen | Yacimiento natural | Subproducto industrial (termoeléctrica) | Arcilla calcinada industrialmente |
| Procesamiento | Molienda y clasificación | Ninguno, se colecta ya fina | Calcinación a 650–800 °C |
| Reactividad puzolánica | Moderada | Moderada, más lenta | Alta, la más rápida de las tres |
| Consistencia entre lotes | Depende del yacimiento | Depende del carbón quemado | Alta, proceso controlado |
| Parámetro | Valor típico | En términos prácticos | Norma |
|---|---|---|---|
| SiO2+Al2O3+Fe2O3 | ≥ 70 % | Umbral mínimo para clasificar como puzolana Clase N; por debajo, no cumple norma. | ASTM C618 |
| Índice de actividad puzolánica | ≥ 75 % a 28 días | La mezcla con puzolana alcanza al menos 75 % de la resistencia de la mezcla de referencia. | ASTM C311 |
| Finura, retenido en malla 325 | ≤ 34 % | Controla la molienda: partícula más fina reacciona más rápido y de forma más completa. | ASTM C311 |
| Requerimiento de agua | ≤ 115 % del control | Menor que microsílice o metacaolín; suele necesitar poco o ningún ajuste de aditivo. | ASTM C618 |
| Densidad real | 2.4 – 2.7 g/cm³ | Similar al cemento; la sustitución en peso no altera mucho el volumen de pasta. | ASTM C188 |
Cemento puzolánico (tipo IP). Se intermuele o mezcla con clínker para producir un cemento con menor huella de CO₂ y mejor resistencia al ataque de sulfatos.
Concreto masivo. Reduce el calor de hidratación en cimentaciones y presas, disminuyendo el riesgo de fisuración térmica.
Ambientes agresivos. Su resistencia a sulfatos y a la reacción álcali-sílice es útil en suelos salinos o agua de mar.
Morteros de albañilería tradicionales. Uso histórico en México desde la época colonial, combinada con cal para morteros de larga durabilidad.
Cada yacimiento es distinto. A diferencia de una puzolana artificial de proceso controlado, la composición varía por depósito y hasta por frente de explotación. Cada lote se verifica contra la ficha, no se asume igual al anterior.
Resistencia temprana más baja. Su reacción puzolánica es más lenta que la del cemento; a edades tempranas (3–7 días) la resistencia es menor, y se recupera o supera a 28–90 días.
Curado prolongado. Al depender de una reacción más lenta, se beneficia de curado húmedo extendido más allá de los 7 días típicos del cemento solo.
Buena opción de bajo costo regional. Donde hay yacimiento cercano, es una alternativa económica a puzolanas importadas o subproductos industriales escasos en la zona.
Silo o saco cerrado, en sitio seco. Al ser molida a finura de cemento, absorbe humedad ambiental si queda expuesta, formando grumos.
Mascarilla contra polvo en manejo y dosificación. Verificar contenido de sílice cristalina libre del yacimiento específico antes de definir protocolo de exposición.
