S35®Tech · Laboratorio de Materiales Pétreos
ML-FIL-003 · REV 01 · 2026
de material

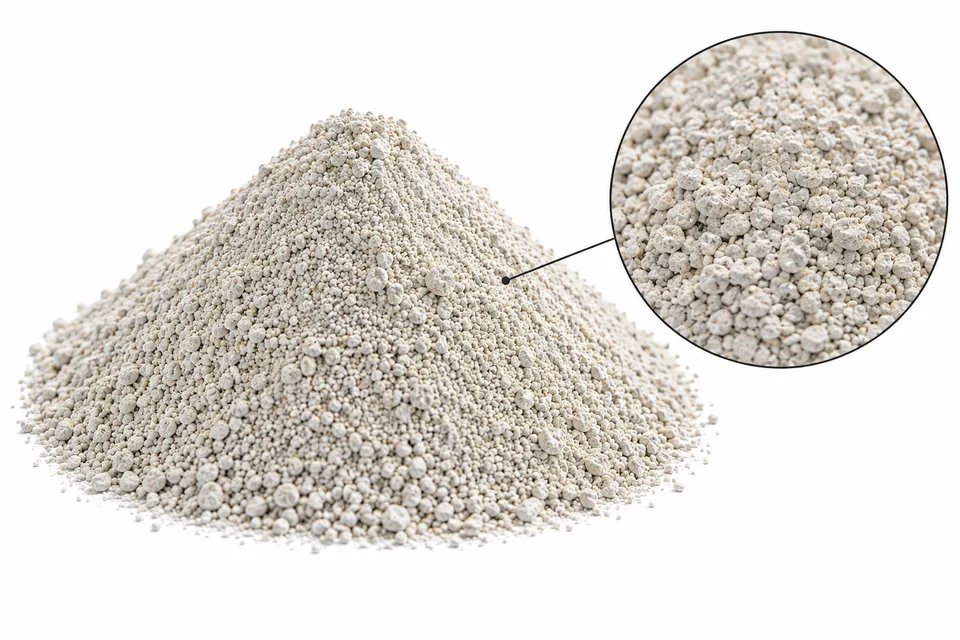

Dolomita
Carbonato doble de calcio y magnesio · grado industrial
Se parece al carbonato de calcio y a la marmolina en aspecto y uso, pero lleva magnesio en su estructura. Ese detalle la hace más dura, más densa y menos reactiva con ácido: una carga con matices propios donde parecería intercambiable.
La dolomita es un carbonato doble: por cada catión de calcio hay uno de magnesio, ordenados en capas alternas dentro del mismo cristal. Es la diferencia con el carbonato de calcio o la marmolina, que son carbonato de calcio puro sin ese segundo catión.
Ese magnesio adicional cambia tres cosas medibles: la red cristalina es más compacta, así que la dureza sube de 3 a 3.5–4 Mohs; la densidad real sube ligeramente; y la reacción con ácido es más lenta y menos vigorosa, porque el enlace con magnesio es más fuerte que el de calcio puro. En aspecto y color, las tres cargas son casi indistinguibles a simple vista.
| Parámetro | Carbonato de calcio | Marmolina | Dolomita |
|---|---|---|---|
| Composición | CaCO3 puro | CaCO3 (mármol metamórfico) | CaCO3 + MgCO3 |
| Dureza (Mohs) | 3 | 3 – 4 | 3.5 – 4 |
| Densidad real | 2.70 – 2.75 g/cm³ | 2.70 – 2.85 g/cm³ | 2.85 – 2.95 g/cm³ |
| Reacción con ácido | Efervescencia inmediata | Efervescencia inmediata | Lenta, solo en polvo fino |
| Blancura (ISO) | 92 – 96 | 88 – 95 (según veta) | 85 – 92 |
| Ventaja principal | Blancura y costo | Textura y brillo decorativo | Dureza y resistencia a intemperie |
| Componente | Rango % |
|---|---|
| Carbonato de calcio · CaCO3 | 50.0 – 58.0 |
| Carbonato de magnesio · MgCO3 | 38.0 – 44.0 |
| Óxido de silicio · SiO2 | 0.2 – 1.5 |
| Óxido de hierro · Fe2O3 | < 0.3 |
| Óxido de aluminio · Al2O3 | < 0.3 |
| Humedad de suministro | < 0.3 |
La proporción Ca:Mg cercana a 1:1 es la firma química que distingue la dolomita de una simple caliza magnesiana.
| Grado | D50 típico | Uso habitual |
|---|---|---|
| Grueso | 40 – 100 µm | Concreto y morteros de relleno |
| Medio | 10 – 40 µm | Estucos y pastas texturizadas |
| Fino | 3 – 10 µm | Adhesivos y masillas |
| Micronizado | < 3 µm | Pinturas de alto desempeño |
Su mayor dureza exige molienda más lenta y desgasta más el equipo que el carbonato de calcio puro.
| Parámetro | Valor típico | En términos prácticos | Norma |
|---|---|---|---|
| Aspecto y color | Polvo blanco a blanco grisáceo | Ligeramente menos blanco que el carbonato de calcio puro. | Visual |
| Dureza (Mohs) | 3.5 – 4.0 | Mejora resistencia a la abrasión superficial frente al carbonato puro. | Escala de Mohs |
| Densidad aparente | 1 300 – 1 500 kg/m³ | Similar al carbonato de calcio, algo más denso por el magnesio. | ASTM C29 |
| Resistencia a intemperie | Superior al carbonato puro | Se disuelve más lento en agua de lluvia ligeramente ácida: menos eflorescencia con el tiempo. | Observación |
| pH en suspensión | 8.5 – 9.5 | Compatible con cemento, cal y yeso, igual que el carbonato de calcio. | Potenciómetro |
| Absorción de aceite | 12 – 18 g/100 g | Algo menor que el carbonato puro: pide un poco menos de resina por kilo. | ASTM D281 |
| Estabilidad térmica | Se descompone en dos etapas, ≈730 y ≈900 °C | Estable a condiciones normales de servicio en construcción. | Termogravimetría |
| Sílice libre cristalina | < 1 % | Riesgo respiratorio bajo, comparable al carbonato de calcio. | Difracción RX |
Estucos y morteros de fachada. Su resistencia superior a intemperie la hace preferible en acabados exteriores expuestos.
Concreto y prefabricados. Carga de mayor dureza que aporta algo de resistencia a la abrasión superficial.
Pinturas exteriores. Grado micronizado en fórmulas donde se busca durabilidad frente a intemperie sobre blancura máxima.
Enmiendas agrícolas. Fuente combinada de calcio y magnesio para corrección de suelos, fuera del uso en construcción.
No es intercambiable a ciegas. A igual proporción, la dolomita rinde distinto que el carbonato de calcio en absorción de aceite y demanda de resina: reajustar la fórmula al sustituir una por otra.
Elegir por exposición. En exteriores con lluvia frecuente, su menor solubilidad frente al ácido reduce el riesgo de eflorescencia y erosión superficial con el tiempo.
No es sustituto del cemento. Igual que las otras cargas calcáreas, no reacciona ni aporta resistencia mecánica por sí misma.
Verificar antes de mezclar cargas. Combinarla con carbonato de calcio o marmolina es común, pero conviene fijar la proporción y no asumir comportamiento idéntico.
Considerar el desgaste de equipo. Su mayor dureza desgasta molinos y tamices más rápido que el carbonato de calcio puro.
Compatible con pigmentos. Su pH cercano a neutro y color claro la hacen base segura para óxidos de hierro y pigmentos minerales.
Debe su nombre al geólogo francés Déodat de Dolomieu, quien la describió por primera vez en los Alpes en 1791.
Las Dolomitas, la cadena montañosa italiana, deben su nombre a este mismo mineral, que forma buena parte de su roca.
Es la fuente mineral de la que se obtiene el magnesio metálico y buena parte de la cal dolomítica usada en agricultura.
Sacos cerrados o silo, en sitio seco y ventilado. No caduca ni reacciona en reposo; separar grados por finura para no perder la clasificación.
Mascarilla básica y gafas al manipular grados finos y micronizados: generan polvo fino que irrita vías respiratorias con exposición prolongada. Sin toxicidad relevante conocida.
